技嘉B365小雕主板接线视频，手把手教你搞定机箱跳线，零基础也能看懂的实战指南

先认清楚你手里的这块板子：技嘉B365M小雕

技嘉B365小雕（正式型号是B365M AORUS ELITE）是块M-ATX板型的主板，供电不算豪华，但胜在稳定，配个i5-9400F或者i7-9700这种不超频的U，家用办公加轻度游戏完全够用，它最大的特点是接口布局比较传统，不像那些高端Z系列主板会把跳线藏在散热片下面，所以对新手来说反而更好认。

板子上最常见的几个关键接口位置：

这里有一个重要提示：在所有接线之前，先把主板的详细针脚定义找到，技嘉B365小雕的说明书里有一个专门的前置面板针脚分配图，那个图比任何视频都准确，如果你丢说明书了，去技嘉官网下载B365M AORUS ELITE的manual，PDF里第16页左右就是。

接线前的准备工作：别让“手抖”毁了你的板子

其实接线本身不复杂,但错误的顺序和用力方式才是最坑的地方，我身边有朋友因为机箱跳线插反，开机时闻到糊味才意识到插错了，幸好没烧主板，但吓得他半天不敢动。

建议你按这个顺序来：

1. 先断电，再接线，电源线拔掉，哪怕你觉得自己“只是插一下不会有电”，这习惯养成了能救不少硬件。
2. 认清针脚的“缺口”和“防呆设计”，大多数插头都是“只能从一个方向插进去”的，比如USB 3.0接口有个凸起，你硬反着插是进不去的，但前置跳线没有防呆设计，这是最麻烦的地方。
3. 准备好一个镊子或者小螺丝刀，有时候跳线太紧，手指头按不进去，用镊子轻轻压一下就行，别用太大力。
4. 手边备一张主板的针脚图，手机拍说明书上的图，或者去网上找技嘉B365小雕主板接线视频当参考，我推荐B站那个叫“老伙计装机”的UP主做的，讲得很慢，关键针脚对着屏幕指给你看。

拆解接线核心难点：前置面板跳线

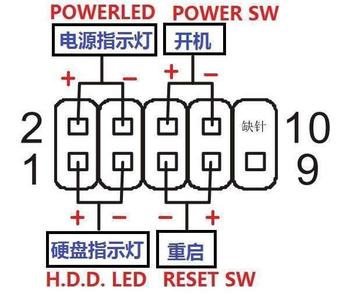

这是80%新手会卡住的点，技嘉B365小雕的前置跳线位于主板右下角，靠近SATA接口的位置，是一个9针的排针，但实际只有9个针脚中的8个有用（中间偏右那根是空针）。

具体每一根跳线对应的位置（非常重要，建议收藏或截图）：

这里再强调一个视频里容易忽略的点：技嘉B365小雕的说明书里，POWER LED是“两针分开”的——也就是左上角和左下角各有一组针，但很多机箱的电源灯是“三针一体”的插头，这时候你就要看机箱说明书，或者直接把三针插头掰成两针来插（物理上可以掰，小心别断针）。

我当时第一次装,就是POWER LED插反了，导致开机后电源灯不亮，后来换了个方向插进去，亮了。不亮不代表烧了，先别慌，断电换个方向试试。

其他重要接口的接线细节

CPU供电（8pin）和小雕的特殊位置

技嘉B365小雕的CPU供电接口在主板左上角,紧挨着CPU插槽，这个小雕用的是8pin供电，但很多中低端电源只有4pin插头。可以只插4pin开机吗？ 可以，但长期高负载下不稳定，尤其是你装了i7-9700这种功耗偏高一点的U，建议要么换电源，要么买一根4pin转8pin的转接线（几块钱）。

插的时候注意：这个8pin接口有防呆卡扣，扣子要对准插座的缺口才能完全插进去，有些视频里为了省时间直接怼进去，结果没卡紧，机器一震动就松了。

机箱风扇接口

B365小雕上有两个机箱风扇接口：一个在CPU风扇旁边（CPU_OPT），一个在主板底部边缘（SYS_FAN1）。这两个接口都是4针的，支持PWM调速，但速度控制策略不一样。

• CPU_OPT是跟着CPU风扇走的,转速快
• SYS_FAN1是独立温控,机箱前风扇插这个更合理

我见过有人把后置排风扇插到CPU_OPT上,结果后置风扇跟着CPU温度疯狂转，噪音大还不解决问题，插SYS_FAN1才能真正根据机箱内部温度来调速。

前置USB 3.0和音频线

前置USB 3.0接口在主板右侧边缘，是个蓝色的大扁口，内部有19根针，这个接口没啥技术含量，就是插到底就行，但有个细节：技嘉B365小雕这个接口是“向下兼容”的，如果你机箱前置USB插头是USB 2.0的，可以插在这个接口上（但要接转接卡，或者直接插到主板的USB 2.0排针上）。

音频线（HD AUDIO） 在主板左下角，靠近PCIe插槽的位置，这个接口也是防呆设计的，插不对就插不进去，但很多机箱的音频线又短又硬，布线时要小心别扯断了，有个小技巧：音频插头对准了，用拇指轻轻按下去，听到“咔嗒”一声才算到位。

怎么用视频最省事？我的实战观察

现在网上的技嘉B365小雕主板接线视频多如牛毛,但真正靠谱的不多，我总结了一条标准：看视频不仅要看他怎么插，还要看他有没有解释“为什么要这样插”。

比如那个“老伙计装机”的视频，他在插POWER LED的时候会专门停下来，给你看主板针脚旁印的“+ LED-”字样，告诉你正负极怎么判断，这种视频才是值钱的，相反，有些视频直接用快进把插线过程跳过去，那种就是浪费时间。

另外一个小建议：同一块主板的接线视频看两个就够了，第一个用来了解大体流程，第二个用来确认细节，两个视频之间如果有矛盾的地方，以主板说明书为准，因为视频里可能出现口误或者上错板子型号。

接线途中可能遇到的几个小麻烦

• 跳线太紧插不进去：别硬掰主板针脚，用镊子夹住跳线头对准针孔，稍微上下调整一下角度，通常就能滑进去。
• 某根线插反了开机没反应：先查电源开关跳线是不是插对了（PW是两个针，不需要管正反），如果电源开关没问题，那大概率是电源启动不起来——检查24pin是否插紧。
• 硬盘灯不亮但硬盘正常：大概率LED线正负极反了，拔掉重插，换个方向。
• 开机后USB口没反应：检查前置USB 3.0插头是否完全插到底，有时候插到一半就以为到位了，实际上是松的。

我的个人习惯：先插好所有跳线，再理线

很多人喜欢边插线边扎带,但我建议先把所有跳线插到位，确认能正常开机进系统了，再回头理线，因为跳线只要一插错，你要拆开线就麻烦了，尤其是那些扎带已经扎紧了的。

而且技嘉B365小雕的跳线区域空间不算大,如果旁边SATA线也插上了，手指头伸进去都困难，我那次装机就是把SATA线先插好，结果跳线的空间被挤占，最后只能用镊子一根一根挑着插，费时又费神。

正确的顺序是：

1. 先插跳线（前置面板）
2. 再插SATA数据线
3. 最后理线扎带

最后一点真心话：别怕

技嘉B365小雕这块板子,说实话，在同级别里属于接线比较友好的了，针脚标识清晰，位置也合理，不像某些缩水板把跳线塞到显卡下面，要拆显卡才能碰到，你只要按着我上面说的步骤，拿着那根POWER SW的跳线，找到板上对应的两个针，一插，能开机，后面的就水到渠成了。

我当初第一次装完开机,听见风扇转起来，屏幕亮了，那个心情真的比什么游戏通关都爽。

所以你就大胆去做吧,接线这事儿，没啥技术含量，纯属手熟，多看看视频，再动手操作几次，很快你就会觉得：哦，原来就这么回事。
